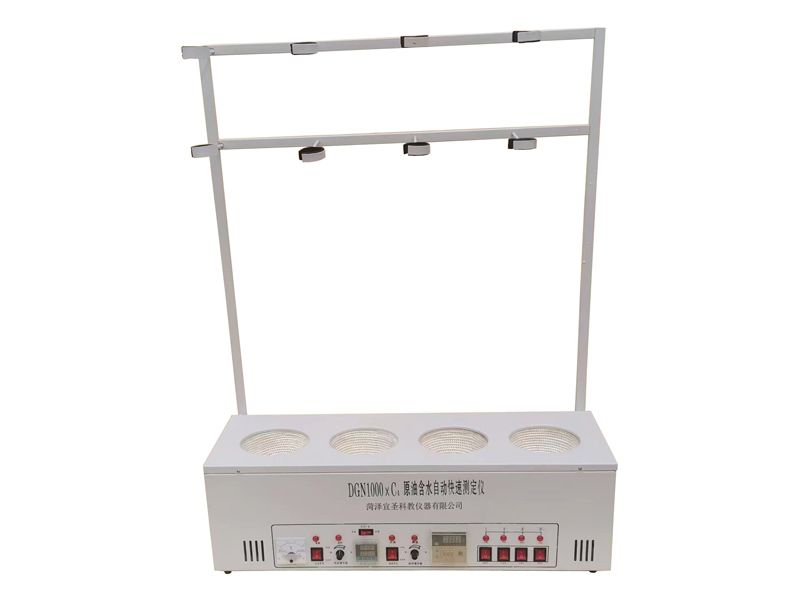

DGN1000×C4原 油含水自動快速測定儀

前言

        DGN1000×C4系列原 油含水自動快速測定儀，是一種較新型，較自動化的原 油含水測定裝置。根據國家較新測定標準的要求，在生產DGN500型的前提下又研制了DGN1000型的原 油含水快速測定儀，它不但克服了傳統測定儀器難控溫、易沖樣、耗能大、效率低、不安全等弊病。

        該產品經勝利油田、中原 油田有關專家試驗認為，本儀器性能齊全、自動化程度高、安全、節能、操作簡便，是各采油廠家、集輸聯合站、科研單位各油崗化驗室可信賴的儀器。

        一、DGN系列原 油含水快速測定儀的特性及工作原理

       １、該儀器采用加熱套無明火加熱、具有升溫快、功率小、受熱均勻、效益高。

       ２、磁力攪拌，是采用封閉式磁力攪拌，即避免了突沸又可達到油水快速分離的目的。

       ３、自動化、自控部分，定時器為加熱電源開關，把所需時間定好，時間一到就自動關閉加熱電源，啟動降溫系統，降溫風機自動開始工作。利用氣敏探頭取代人工監控，油氣上升高度超過規定標準，該儀器自動切斷電源，同時啟動軸流風機通過爐體快速降溫，從而避免了突沸沖樣現象，又達到安全的目的。

      ４、配有純凈水自動冷卻罐，它防止了玻璃儀器發黃結垢現象，又解決了野外作業無水管線，缺水問題。

      ５、DGN型選配玻璃儀器快速烘干箱。為了解決外界冷空氣對接收器的影響，它配置了溫度保護裝置，解決了水氣過早凝結，水珠返流現象，達到了水分快速揮發的目的。XA熱氣流快速恒溫稀釋儀，它一次可加熱6個樣，同時還能烘干玻璃儀器。

      二、注明

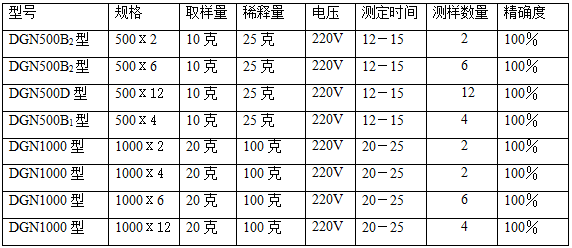

      該儀器是靠高溫蒸餾提高原 油溫度，使油中的水分溫度達到100度以上，變成蒸汽再加上磁化，讓油中的鐵性物質在油中高速旋轉，使乳化水快速分離，油中的水快速蒸發，達到快速測定的目的。因此加入的稀釋劑不得超過150克（取樣200克）否則大量的輕組分氣體就會迅速進入冷凝管，一但遇到上方的氣敏探頭就會使儀器自動停止加熱進入降溫狀態，這樣就達不到快速的效果。因各單位的規模、設施、工作量不同，DGN系列原 油含水測定儀備 有以下規格供參考：

       因原 油含水量不同，所以取樣量也不一樣，如取100克原 油，可加稀釋劑40克－50克，取原 油50克加稀釋劑30克蒸餾時間不變，DGN1000型取原 油100克，稀釋劑60克。

       原 油測定的目的，是讓油水完全分離，準確測出原 油的含水量，因此無論是快速還是長時間蒸餾，只有測出精 確的數值才能達到要求，廣大用戶可采用DGN500系列產品與其他儀器的測定結果進行對比實驗，實踐證明采用DGN500型儀器只用20分鐘，就可達到原來儀器通過60－90分鐘測出的精 確度，節約溶劑2.6倍節電5倍,工作效率提高4倍以上,如有用戶對蒸餾時間和加入溶劑量有硬性規定也可以按照自己的方法進行實驗。采用本產品加放400克溶劑汽油(二甲苯)長時間蒸餾具體操作方法不變,只是把電壓調到150V即可。我廠產品自發貨之日起實行三包，負責培訓安裝,免費保修二年，上門服務。

      三、組合安裝

      １、主要部件：

       儀器主體主要有：快速測定儀、冷凝管支架、純凈水自動冷卻器、玻璃水分測定器、冷卻水導管等。XA型熱氣流原 油快速恒溫稀釋儀是重要附件。

　?。?、將測定儀放在適當位置，再將冷凝管支架固定在測定儀后面的螺絲上。

　?。场⒗淠苤Ъ転橥评街Ъ?。安裝時可把整套玻璃儀器放入加熱套內檢驗是否垂直，如不垂直，可左右移動支架圈校正，達到裝卸自由為準，然后緊固螺絲。冷凝管卡圈松緊程度，以冷凝管能上下滑動自如為宜。

      ４、冷卻水導管的連接：連接方式為串連式也可并連式，是指冷凝管循環水口第 一組上口和第二組下口連接，第二組上口和第三組下口連接，第三組上口和第四組下口連接，第四組上口和第五組下口連接，第五組上口和第六組下口連接，然后把剩下第 一組的下口與冷凝卻器出水嘴連接，第六組的上口與冷卻器回水管連通即可。其他六組同樣連接，可與它并連。

      ６、冷卻器的連接：將冷卻器面板上的兩個開關處于關閉狀態，電源插頭直接插入冷卻器一邊的電源插座上，另一端接入交流電源，在不銹鋼銅內加入約四分之三以上的水。再分別打開開關，單獨試驗循環水和冷卻壓縮機。試驗循環水泵時，打開開關后要馬上聽水泵是否啟動，如不啟動，只有輕微的聲響，往往是長時間不用，水泵內葉輪粘住，不能轉動，應馬上關閉水泵電源，防止長時通電燒毀水泵，在出水口處用一大約三十厘米長的小棒輕捅水泵內的葉輪，使之活動，然后再開電試驗。有的水泵尾部在出廠時就加了一個活動螺絲，那就不用小棒捅啦，只接用螺絲dao擰一下就可以啦。

      四、操作指南

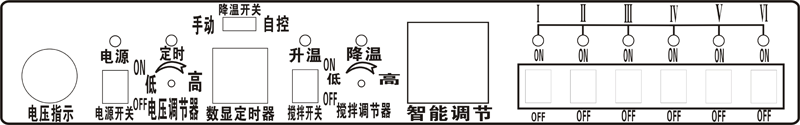

      一、面板零件的作用介紹：

       1、儀器zui左邊為《電壓指示儀表》，能反映出電壓調節的高低。

       2、電壓指示儀表它右邊的開關為《電源開關》，電源開關上面的為《電源指示燈》，當電源開關為開時指示燈亮。

       3、電源開關右邊的上面為《定時指示燈》，當定時儀表工作時定時指示燈亮。下面的黑旋鈕是《電壓調節器》，通過它的轉動可調節是電源電壓，這在面板zui左邊的電壓指示儀表上能直接反映出來。

       4、左右兩個《數字定時儀表》和《溫度顯示控制儀表》都是用來自動控制的，使加熱和降溫能自動轉換。數字定時儀表主要作用是自動記錄和控制實驗時間。溫度顯示控制儀表就是智能調節儀表其主要作用是起保護作用，防止加熱溫度過高時沖樣。

       5、《攪拌開關》是磁力攪拌器的電源開關，它右邊的黑旋鈕為磁力攪拌器的《調速旋鈕》，通過它的轉動可調節攪拌子的轉速。

       6、數顯定時器上面的紅色開關是加熱降溫的《手動和自動轉換開關》；當不需要加熱時，可手動轉換至出樣降溫。一般此開關在自動位置。

       7、《升溫指示燈》在電熱套加熱時亮，在電熱套停止加熱時滅?！督禍刂甘緹簟吩陔姛崽准訜釙r(shí)滅，在電熱套停止加熱時亮。這時風機自動運行。

       8、看右邊：從左往右Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ六個開關和指示燈，分別對應上面的從左往右六個加熱套。

       5、儀器背面：①綠插座為智能控制儀表的感溫探頭插座，用時要對準其內的防錯插槽，并緩緩用力，將應插入的部分全部插入，千萬不能硬性操作，否則會損壞插座。如不把它插上，儀器不會加熱，只會降溫吹風。②電源線接220伏電源。

       二、使用方法：

      １、該儀器各熱組功率相等，探頭只有一個。使用時，待各組油樣配制好后，裝入儀器加熱套內，必須同時進行加熱蒸餾，否則定時器就失去計時做用。

      ２、燒瓶、接收器、冷凝管的裝卸方法：待原 油、稀釋汽油裝好后，必須用手拿住燒瓶，左手將接收器插入燒瓶，觀察燒瓶磨口和接收器下口磨口是否緊密結合好，否則會漏氣。再用左手將冷凝管向上推至zui上止點，右手向上，將接收器上邊磨口和冷凝管下邊磨口緊密配合插好，左右手同時向下對準加熱套稍用力，直到燒瓶底部和加熱套底部結合緊密為宜。

       ３、自動控制探頭的使用方法：探頭是代替人工監控的衛兵。它的原理是：油水通過加熱，油氣上升，接觸探頭而起做用。使用時必須插入加熱冷凝管上口1/3處，否則不起自動控制做用。與該探頭對應的數字溫控表如是《電壓調整型儀器》，一般應把溫度設在60度。如是《無電壓調整型儀器》，應把溫度設在35度左右，靠油樣的反復沖樣原理，來加快油水分離，這個溫度可根據沖樣的實際情況而定，如油樣沖到了冷凝管的3/4，就可把溫控儀表的溫度設定的低一些，如油樣沒有沖到冷凝管的1/2，就可把溫控儀表的溫度設定的高一些，這些情況與環境溫度，油樣密度都有一定的關系。因此要靈活應用。智能溫控表的調整見zui后面的說明。

       注意：探頭一定要看清其上的凸凹槽，對準并稍用力，緩緩插入。探頭不插入儀器內，儀器不能正常工作，但探頭插好后，可不放在冷凝管內，而放在儀器后面。

       ４、定時器操作方法：定時器是該儀器的加熱與吹風降溫電源轉換開關，使用時先調定時器中數碼器的中間時(h)分秒，再設定時間，接通電源數顯將從零開始計時，設定時間一到，即可自動停止加熱，吹風降溫開始，數顯保持此刻的數字，實現了定時控制。重新設定時間，或在任意時刻開一下定時器左邊的復位開關，然后馬上關住，就可重新從零開始計時。如不想計時，可把時間設為zui大99小時。

       時間數字的意義：

      ①當數碼器中間設為時代表小時，定時范圍是1分－99小時99分（前面的數碼代表小時，后面的數碼代表分）。

      ②當數碼器中間設為時代表分，定時范圍是1秒－99分99秒（前面的數碼代表分，后面的數碼代表秒）。

      ③當數碼器中間設為時代表秒，定時范圍是0.01秒－99.99秒（前面的數碼代表秒, 后面的數碼代表0.01秒）。

      ５、電壓調整方法：電壓調整也是加熱功率的調整。第 一次使用可將電調到110-160V之間（觀察儀器電壓表指示刻度）。加熱五分鐘后觀察冷凝器內的油氣上升高度，一般高度以冷凝器的中間為宜。如達不到這個高度，可將調壓旋鈕順時針?lè)较蛏晕⑸险{(diào)，直到油氣穩定于1/2處為止。記住這個讀數，下次再用，按照這個電壓數一次調好，一般不要?jiǎng)印?/p>

      ６、攪拌子的使用方法和規定：該儀器有兩種：分全部攪拌和單組攪拌。是根據取油量的多少而決定的。該儀器有兩種攪拌功能，一個是磁力攪拌，一個是鐵離子攪拌。如果取原 油50克以下，每臺儀器只放一枚攪拌子，放入標明的那一組加熱燒瓶即可。其它組不必放有攪拌子，只靠原 油內的鐵離子攪拌就行。如果取原 油100克必須每組放有攪拌子。每瓶只能放一個攪拌子。

      ７、啟動攪拌的方法：因攪拌磁場不停旋轉，剛剛放入的原 油溫度很低，粘度太大，又加上攪拌子是靜止的，這時攪拌子不一定會轉，待加熱衷于１－２分鐘后，原 油稀釋，再向下按磁力攪拌開關,輕轉調速旋鈕，所有攪拌子就會啟動起來。

     ８、綜合使用和檢查：接通電源后，將功能鍵撥向自動控制位置，儀器電源指示燈亮，表示電源已接通。當各組需加熱蒸餾的油樣，裝入儀器加熱套內，向上打開所需加熱的各組開關，設定好定時器15－20分鐘。所需加熱的各組加熱指示燈亮，表示開使工作。當設定時間一到，自動關機，讀數即可。

      五、技術指標

      1、型號DGN1000B×4 　　 2、容量1000毫升

      3、加熱套功率240×6瓦　  4、循環水泵功率100瓦（選配）

      5、稀釋儀功率1000瓦　　　6、制冷壓縮機功率1470瓦

      7、攪拌電機功率34×6瓦　 8、電源電壓220V50HZ

      六、緊急故障排除

     １、如果操作不當或取油過多，稀釋汽油配制不對，造成沖樣，原 油沖入接收器內，可采用手動控制：將功能開關立即撥向出樣降溫位置。儀器會自動停電并同時打開風機給加熱部分快速風冷降溫。溫度下降后可繼續蒸餾。

     ２、在蒸餾過程中，如發現有藍色煙霧從加熱套內冒出，說明該燒瓶底部已炸裂，必須關掉此組加熱套，將燒瓶取出，千萬不可繼續蒸餾，如原 油已流進加熱套，待其它組蒸餾完畢后，將電壓調至70Ｖ，慢慢加熱蒸發，直到無煙霧時，方可繼續使用。否則，此加熱套會很快被燒壞。

    ３、原 油含水是否蒸完，可通過燒瓶?jī)?nèi)壁是否有無水珠來檢查。無水珠即說明油內水分徹底蒸完。

    七、注意事項

?。?、在使用前必須仔細閱讀說明書。按照說明書規定操作，不得擅自打開維修或請其他廠家維修，否則我廠不負責任。

?。病⒌?一次使用有白色煙霧和氣味屬正常現象。

?。?、因和老式蒸餾法有所不同，冷卻水流速要加快，嚴禁更改新式蒸餾方法的汽油稀釋比。

   ４、該儀器為快速蒸餾，不能使用30公分細口（１２＃）冷凝器，必須使用19＃以上口徑的水分測定器。
